Strom 2

Im Haushalt finden sich neben 9V Blocks meist Batterien in zylindrischer Form. Letztere gibt es in drei Größen: AA und AAA, seltener D. Unabhängig von ihrer Größe hat jede Monozelle eine Spannung von 1,5V.

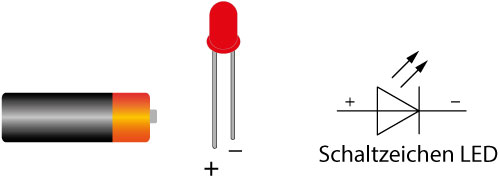

Mit solchen Monozellen kann man eine LED zum Leuchten bringen. Dazu muss der kurze Draht mit dem Minuspol und der lange mit dem Pluspol verbunden werden. 3V genügen. Höhere Spannungen zerstören eine einzelne LED.

Aufgabe:

  • Wie sieht der Versuchsaufbau aus, bei dem die LED leuchtet? Zeichne das in echt und erstelle zudem eine Schaltskizze wie in Lektion Strom 1. Erkläre.
  • Wenn 3 LEDs richtig miteinander verbunden werden, kann ein 9V Block sie gemeinsam zum Leuchten bringen. Erstelle eine Schaltskizze.

Zurück zu: Strom und Wasser können fließen
